針形閥是用來控制管道流通截面的氣動元件，在氣源壓力恒定的情況下，通過針形閥的氣體加壓速率，隨針形閥流通截面的增大而增大，所以從一定程度上來說，針形閥也是控制氣體加壓速度的元件。
在手動控制系統和針形閥一電磁閥組的加壓控制系統中，一般得用上較大流量的針形閥，因它作為控制系統中的主要執行元件，所以要求流量較大，一般口徑為1/2時
(約15毫米左右)，

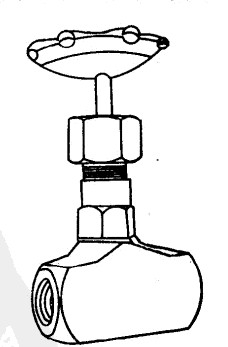

圖上就是這種類型的針形閥，結構簡單，來源方便，市場上普遍供應。
但這種針形閥的流量較大，所以對信號氣源的控制就欠靈敏(信號氣源一般都是小流量的)，它只能用在直接控制柑渦液面上壓力的情況下，作為執行元件來用，如果在信號氣源中也須用上針閥如圖9-16中的19, 20, 21，則要求用靈敏度較高的，流量較小的針形閥(該系統中用的是QDZ比例積分調節器中的積分針閥)。

圖上是積分針閥的結構圖，它是利用了圓錐一圓錐型縫隙式來變化節流孔的，調節時用旋轉手輪2，使閥桿4轉動，通過螺紋使閥針6相對閥座7產生位移，從而調整了網針與閥座之間的間隙，改變了氣阻值(亦即起了節流作用)，這種閥的特點是閥針6與閥桿4不是剛性連接。而是通過壓縮彈簧8，使閥針軸肩始終貼緊在座墊10上。座墊孔的直徑比閥針直徑大，閥針可以四面移動，當閥針與閥座接觸后，若閥桿4有過大的位移，閥針6便使彈簧8壓縮，由于彈簧8作用力較小，保護了閥針與閥座的密封。利用調整片3可以限制閥桿4不致有過大的位移。一般情況下，調整片3調整到在壓縮彈簧a的作用下，保證閥針剛好密封，并使手輪2開始轉動時有較小的死程(旋轉手輪，使閥針剛剛離開閥座時，閥桿移動的距離叫死程)。
由于閥針6是處于“浮動”狀態，因此在關閉閥針時，閥針在閥座中自動找準中心，在有一定開度時，閥針四周間隙內氣流的壓力使閥針浮于閥座中心，使間隙均勻，減小了偏心對針閥特性的影響。也因這個特點，它反映的節流控制效果比大流量剛性閥針連結的針形閥要靈敏，較適合氣源信號的節流控制。
