ZGL型針閥偶件高壓液體流量試驗臺是由無錫油泵油嘴研究所研制的，是測量長型孔式針閥偶件高壓液體流量的專用測試設備。它適用于P,J,S,T,U系列長型孔式針閥體的流量測量，
以及針閥偶件大升程時的流量測量。也可用于單孔孔板的流量測量。ZGL-2型試驗臺可測量針閥偶件任意升程的流量。
1.試驗臺的結構和布局
試驗臺由床身、測從島于油系統、流量測量和顯示系統、電氣控制系統、工作臺而、針閥偶件夾具、孔板夾具、氣動突緊系統，油溫控制系統等紀成。各扎制系統安袋在床身內部，電氣控制系統安裝在試驗臺上方的的柜中，各顯示儀表及信號燈安袋在面板上，兩種夾具及控制按鈕安裝在工作臺面上。
2.試驗臺的測試系統

試驗臺的測試系統原理圖。由電動機帶動高壓油泵2產生的高壓油，經過控制閥3、單向閥4、儲壓器入減壓閥9,壓力傳感器10,流髦傳感器11,壓力表12和截止閥13，分別到達護孔孔板15或被測針閥偶件16，再流入油箱。流經流量傳感器的油液的信號，送至流量數字顯示儀顯示出來.系統中采用了粗、精濾油器1和8以保證系統中油液潔凈，也保護了系統中的各元件。

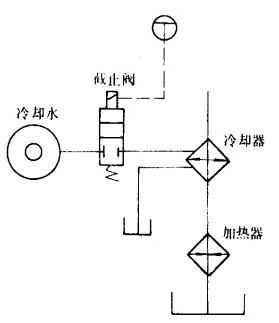

測試系統還配備了測試呀油的溫度自動控制系統，如圖所示。溫控系統保證油溫在(40±2)℃的范圍內。

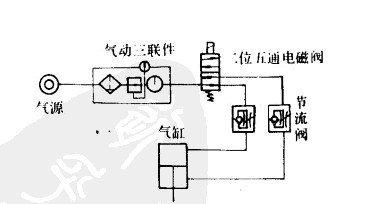

試驗臺測量針閥偶件用夾具采用氣動夾緊裝置，氣動夾緊系統原理如圖所示。通過滑閥切換來實現針閥偶件的夾緊和松開。
3.試驗臺的流量測量和顯示系統

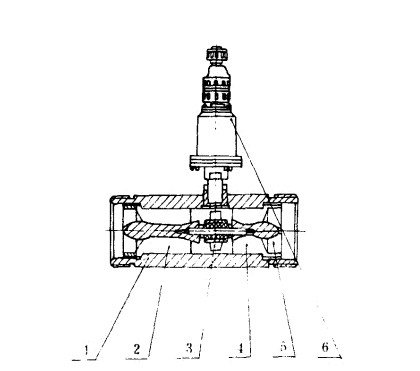

試驗臺的流量測量和顯示系統由專門研制的精密渦輪流量傳感器和流量數字顯示儀組成。渦輪流量傳感器的結構如圖所示.

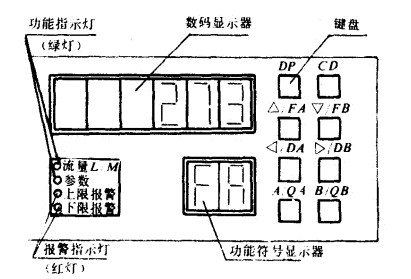

當流量數字顯示儀的面板外形如圖所示。

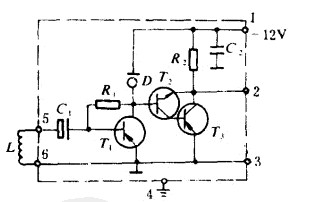

它能直接數字顯示瞬時流量值(L/min)。它的數字顯示及報警工作原理，計算機數據采樣和數據處理后，輸出數字顯示流量值(L/min)。數顯儀可預置被測針閥偶件流量的上下限值，可聲光報警;數顯儀還可根據需要切換顯示流量信號頻率(Hz)、儀表參數、流量上下限報警值，并可用密碼鎖保護。
4.試驗臺的電氣控制系統
電氣控制系統包括油壓起動和油壓穩定的控制，油溫恒定的控制，被測試件夾緊和松開的控制，流量測量的控制，單孔孔板測量和針閥偶件測量的切換，以及各項指示信一號等。
