同樣式蒙乃爾針閥偶件技術條件及試驗方法。
1.主要技術要求
(1)同一型號的蒙乃爾針閥偶件應具有互換性。
(2)蒙乃爾針閥體一般采用低碳合金鋼或鉻軸承鋼制造.蒙乃爾針閥采用高速工具鋼制造。
(3)蒙乃爾針閥體和蒙乃爾針閥應進行熱處理。
(4)用低碳合金鋼材料制造的蒙乃爾針閥體應滲碳，滲碳層深度0.4～0.8 mm,但密封端面和頭部凸出部位上允許不少于0.25 mm.
(5)用低碳合金鋼林料制造的蒙乃爾針閥體硬度應不低牛HRC57，用鉻軸承鋼材料制造時，硬度為HRC60-65;密封端面硬度應不低于HRC54。蒙乃爾針閥硬度應為HRC62-66,
(6)蒙乃爾針閥體噴孔不允許有損傷和毛刺.
(7)蒙乃爾針閥體和蒙乃爾針閥須經探傷檢查，不得有裂紋。

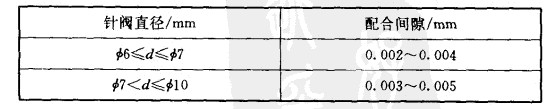

(8)蒙乃爾針閥偶件圓柱工作面的配合間隙，一般情況下應優先在表7-5的范圍內選取，有特殊要求者，按產品圖樣和技術文件的規定。
(9)蒙乃爾針閥在蒙乃爾針閥體內應具有良好的滑動性。
(10)蒙乃爾針閥偶件圓柱工作面配合處的密封性能，采用油液
降壓法檢查時，評定密封性能的密封時間限值，一般應符合表的規定。

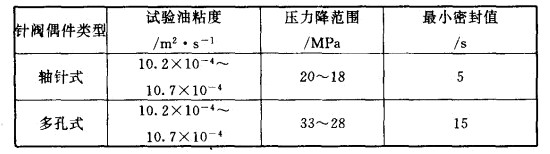

蒙乃爾針閥偶件圓柱工作面配合處的密封性表

(11)蒙乃爾針閥偶件的密封錐面應有良好的密封性能，在低于啟閥壓力的油壓下應保證密封。
(12)蒙乃爾針閥偶件應有良好的燃油霧化性能，即經噴孔噴出的燃油應成霧狀，不能有明顯的肉眼可見的飛濺油粒、連續油柱，以及極易判別的局部濃稀不均現象.噴油開始前和終了后，噴孔口不得有滲漏，但允許有濕潤。
(13)蒙乃爾針閥偶件的流量與噴孔的截面積、油液流過噴孔前后的壓力差、油液的密度及流量系數有關，它的偏差應符合產品圖樣和技術文件的規定。
(14)蒙乃爾針閥偶件的清潔度應符合有關標準的規定。
(15)蒙乃爾針閥偶件的保用期在正常情況下累計工作時間為2000h。
