卡套接頭的結構
SF6氣體的金屬管道通過接頭與氣室相通，接頭要求必須密封不漏氣，連接方便、拆卸靈活。卡套的結構如圖所示。它由接頭體、卡套、螺帽三部分組成。接頭的外表面車有管螺紋，內部車成錐形，其表面如圖4-4的形狀。

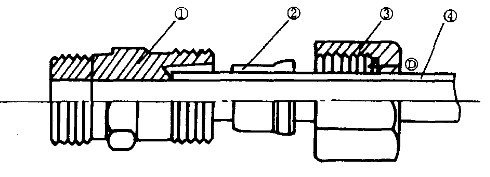

卡套接頭裝配前的狀態圖
①—接頭體;②—卡套;③—螺帽;④—銅管;⑤—圓形例角

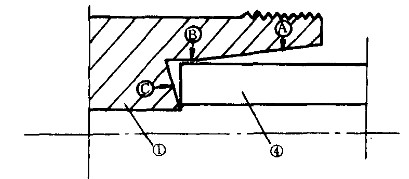

卡套接頭的錐形口放大圖
①一接頭體;④一鋼管
其錐形的末端有一段直孔如圖所示，這一部分是插人氣管時導向用的。末端銑成一個反錐面的斜面如圖所示，它的作用是防止管道緊固時將管子擠扁。螺帽內側螺絲的底部有一個圓錐倒角如圖所示，它的作用是將緊固力由螺帽傳遞到卡套，并保持卡套的尾部緊切人到銅管的表面加強其密封性。即使銅管內的壓力很高，也不會泄漏。管接頭與銅
管已連接好的示意圖如圖4-5所示。

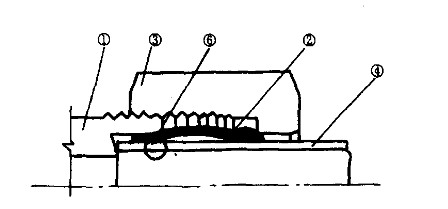

管接頭與銅管已連接完畢后的示意圖圖
①—接頭;②—卡套;③—螺帽;④—銅管;⑥一切割刃
當螺帽壓緊卜套時，卡套的切刃處如圖所示。

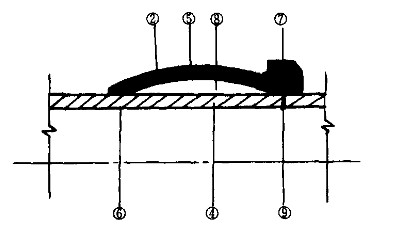

裝配后卡套與銅管的相互關系圖
②—卡套;④—銅管;⑤—卡套頂部;⑥—卡套端部與銅管的密封處;⑤—卡套中部;⑥—切割刃;⑦—卡套端部;⑧一凸起的空間
卡套的咬切刃全部切人到銅管的表面，緊緊相貼，如圖中序一號⑥所示�？ㄌ椎捻敳颗c接頭體的錐面密切咬合如⑤處�？ㄌ字胁客蛊鸬目臻g如圖中⑧所示。它起到彈簧的作用，使卡套兩端與銅管緊緊相貼，不能松動，即使高氣壓也不泄漏。因此制作卡套的材料要有韌性�？ㄌ椎念^部也與銅管緊緊接合如圖中④所示。
卡套接頭的裝配工藝
將螺帽和卡套套人銅管里，把氣管接頭裝好，氣管插進接頭里，并緊貼底部，在圖上的指定部位涂硅油，用手擰到不能再轉動為止。然后在螺帽與銅管之間打上記號、從此位置起按表4-5的旋轉圈數用扳手緊固。如廠家規定了力矩值，后用力矩扳手緊固。
